Le câblage VDI (voix, données, images) relie chaque prise RJ45 du logement à un tableau de communication par un câble à 4 paires torsadées, selon un schéma en étoile. Dans un logement neuf, la norme NF C 15-100 impose cette infrastructure et en fixe les règles : niveau de câblage, prises à installer, contenu du tableau et conditions de pose. Cet article détaille ces points pour vérifier un devis d’électricien ou préparer son propre schéma.
Le principe du câblage VDI : une prise RJ45 pour la voix, les données et les images
Le réseau de communication d’un logement transporte trois familles de services : le téléphone, l’accès à internet et la télévision. Au lieu de multiplier les prises spécialisées, la norme prévoit une prise unique, la prise RJ45, câblée dans toutes les pièces.
Chaque prise est reliée par son propre câble au tableau de communication. Cette distribution en étoile remplace l’ancien montage en guirlande, où une même ligne passait de prise en prise. Un poste qui tombe en panne ou un câble sectionné n’affecte alors qu’une seule pièce.
Le choix du câble lui-même, de sa catégorie et de son blindage, fait l’objet d’un guide dédié : les critères de choix d’un câble VDI y sont détaillés.
Grade 1, 2 ou 3 : le niveau de câblage dans un logement neuf
Le guide UTE C 90-483 classe les infrastructures en grades, selon les services qu’elles distribuent. Le grade 1 couvre la voix et les données. Les grades 2 et 3 y ajoutent la télévision, avec des exigences plus élevées sur le câble et les connecteurs.
Le grade 3 TV permet de distribuer la télévision par la prise RJ45 elle-même, avec un câble blindé S/FTP ou F/FTP et des connecteurs RJ45 de catégorie 6A. Les fabricants de coffrets le présentent comme conforme aux prescriptions minimales de la NF C 15-100 (amendement 5, titre 11) et de l’arrêté du 3 août 2016 sur les réseaux de communication, applicable aux permis de construire déposés à partir du 1er septembre 2016.
Pour un devis, la ligne à repérer est donc le grade annoncé : un câblage en grade 1 ne répond pas à ce que les coffrets conformes à la norme actuelle proposent.
Combien de prises RJ45 prévoir pièce par pièce
La norme demande de câbler en RJ45 toutes les pièces principales. Le nombre minimal de prises dépend de la surface du logement, et ce tableau se lit directement dans la NF C 15-100 (titre 11) ou dans le guide Promotelec qui la vulgarise.
Dans le séjour, la logique est de multiplier les points : télévision, console, enceinte connectée ou poste de travail demandent chacun une liaison filaire. Pour une maison comme pour un appartement, la prise de communication se place à côté de la prise de télévision, ce qui évite les rallonges derrière le meuble.
Un schéma de câblage VDI se dessine en trois étapes :
- Repérer chaque pièce et le mur où le meuble télévision ou le bureau sera posé.
- Tracer un câble direct de chaque prise jusqu’à la gaine technique, sans dérivation.
- Numéroter chaque prise pour retrouver sa liaison au moment du brassage.
Le tableau de communication : emplacement, contenu et alimentation
Le tableau de communication est le coffret où arrivent tous les câbles. Il se place dans la gaine technique du logement (GTL), à côté du tableau électrique, ce qui garde les arrivées de l’opérateur et les départs vers les pièces au même endroit.
Il regroupe le point d’arrivée de l’opérateur (le DTI), les connecteurs RJ45 sur lesquels chaque prise est raccordée, un répartiteur pour la télévision et une alimentation électrique pour les équipements actifs. Sa liaison de terre avec le tableau électrique doit rester la plus courte possible. Les dimensions de la GTL sont fixées par la norme et se vérifient sur les plans avant le gros œuvre.
Les baies plus complètes, utiles à qui héberge un petit serveur ou un NAS, suivent d’autres contraintes : l’article sur l’installation d’une baie à domicile les passe en revue.

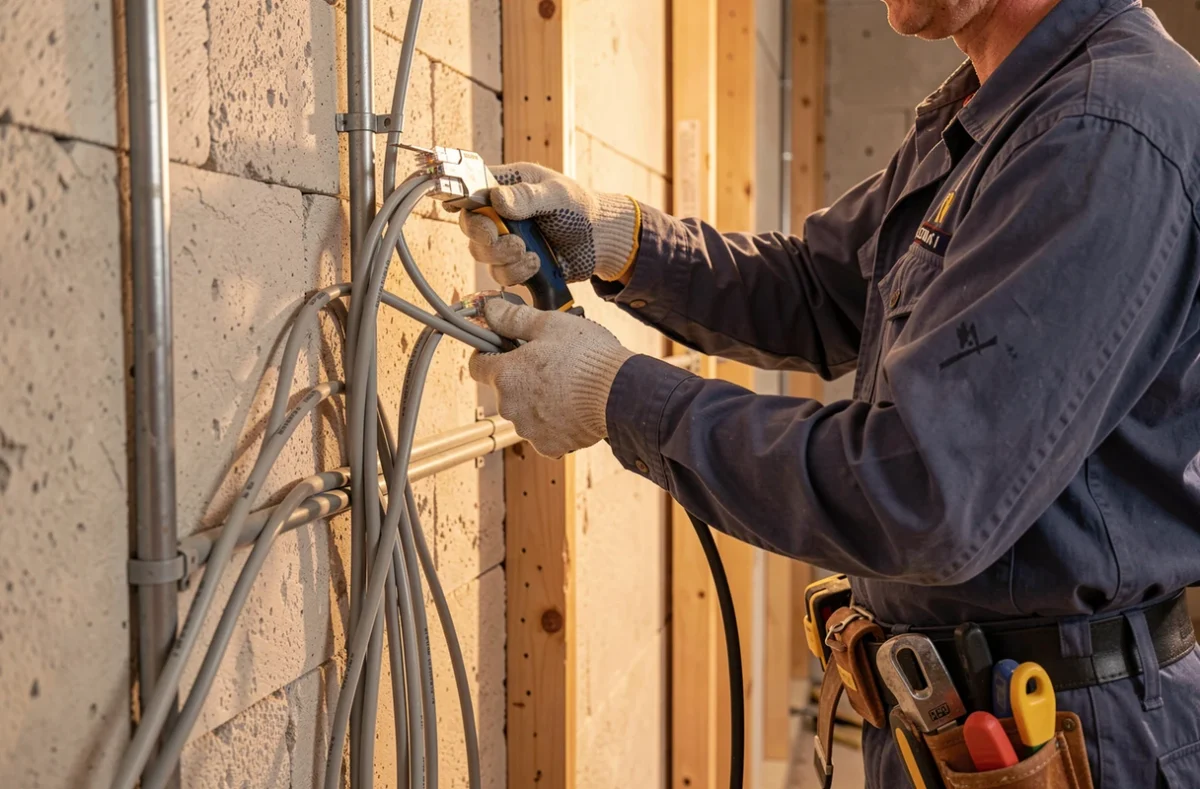

Les règles de pose qui préservent le débit
Un câble correct posé de travers perd ses performances. La première règle est le rayon de courbure : un câble multipaires ne se plie pas à moins de huit fois son diamètre, sous peine de dégrader la liaison. Les prises se posent aux hauteurs prévues par la NF C 15-100.
La seconde règle concerne la cohabitation avec le courant fort. La norme prévoit des règles de proximité entre le 230 V et les réseaux de communication : les câbles VDI passent dans des conduits distincts de ceux de l’électricité, et les croisements se font à angle droit. Repérer chaque câble aux deux extrémités permet ensuite de retrouver une liaison sans ouvrir les cloisons.
La longueur maximale d’une liaison entre la prise et le tableau est fixée par les normes de câblage structuré, cordons exclus. Dans une maison, elle suffit largement, mais elle compte pour une dépendance éloignée ou un étage supplémentaire. Les avancées des technologies réseau font d’ailleurs monter les exigences sur la qualité des liaisons.
Brancher la box et profiter du réseau filaire au quotidien
Une fois les câbles posés, la box se raccorde au DTI, puis un cordon de brassage relie, dans le tableau, chaque connecteur à la box ou au commutateur. Une prise murale devient ainsi active ou non selon le cordon qui la rejoint, sans repasser par les murs.
Le filaire garde l’avantage pour les postes fixes : télévision, console, ordinateur de bureau et NAS bénéficient d’un débit stable que le Wi-Fi ne garantit pas à travers des cloisons. Le pré-câblage dès la construction évite de percer des murs finis plus tard, et le Wi-Fi reste utile pour les appareils mobiles, à condition de le protéger : voici comment sécuriser le réseau Wi-Fi domestique.
Avant de signer un devis, comparer trois lignes suffit : le grade annoncé, le nombre de prises par pièce et la présence d’un tableau de communication dans la GTL. Un devis qui n’en mentionne aucune ne décrit pas un câblage conforme à la norme actuelle.
